1. Tipos y especificaciones

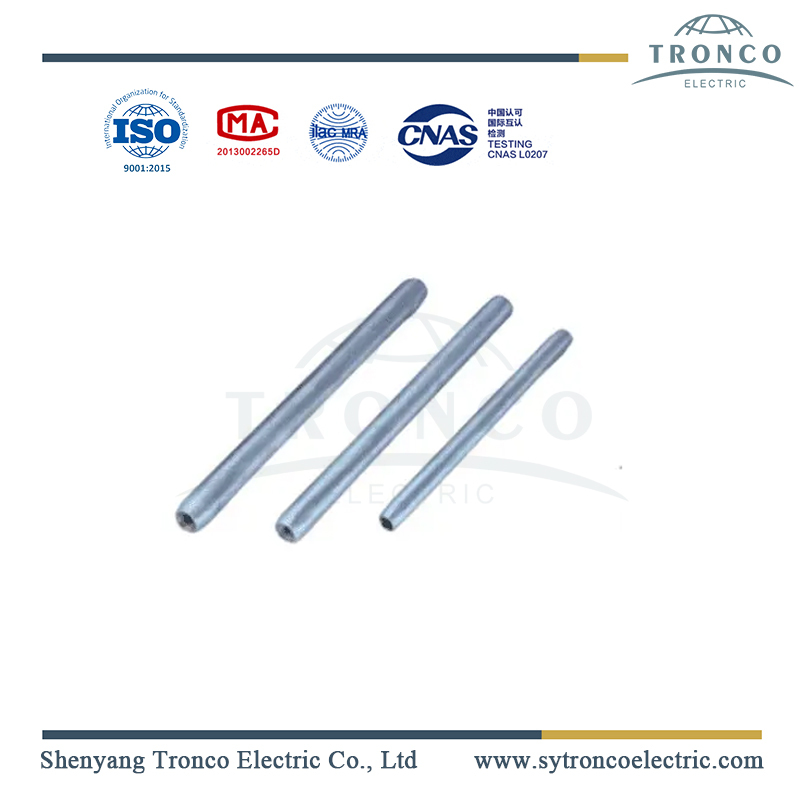

1) Junta de entro medio para alambre de acero (tipo de compresión hidráulica)
La junta de compresión está hecha de acero galvanizado por inmersión en caliente.
| tipo | Adecuado
Alambre de acero |
Dimensiones (mm) | Resistencia al deslizamiento
(KN) |
Peso
(Kg) |
||
| D | D | L | ||||
| JY-35G | GJ-35 | 16 | 8.4 | 220 | 45 | 0.3 |
| JY-50G | GJ-50 | 18 | 9.6 | 240 | 60 | 0.4 |
| JY-70G | GJ-70 | 22 | 11.7 | 290 | 88 | 0.7 |
| JY-100G | GJ-100 | 26 | 13.7 | 320 | 123 | 1,0 |
| JY-150G | GJ-150 | 32 | 16.5 | 430 | 162 | 2.0 |
2) Junta de compresión para conductor AAC (tipo de compresión hidráulica)
La junta de compresión para el conductor AAC está hecha de aleación de aluminio.
| tipo | Adecuado
Director |
Dimensiones (mm) | Resistencia al deslizamiento
(KN) |
Peso
(Kg) |
|||
| D | F | D | L | ||||
| JY-150L | LJ-150 | 30 | 20 | 17.0 | 280 | 22 | 0.4 |
| JY-185L | LJ-185 | 32 | 20 | 19.0 | 310 | 27 | 0.5 |
| JY-210L | LJ-210 | 34 | 20 | 20.0 | 330 | 31 | 0.6 |
| JY-240L | LJ-240 | 36 | 20 | 21.5 | 350 | 34 | 0.7 |
| JY-300L | LJ-300 | 40 | 25 | 24,0 | 390 | 45 | 1. |
| JY-400L | LJ-400 | 45 | 25 | 27.5 | 450 | 58 | 1.2 |
| JY-500L | LJ-500. | 52 | 30 | 30.5 | 510 | 73 | 2.0 |
| JY-630L | LJ-630 | 60 | 35 | 34,5 | 570 | 87 | 3,0 |
| JY-800L | LJ-800 | 65 | 40 | 38,5 | 650 | 110 | 3.8 |
3) Junta de compresión de tramo medio para el conductor ACSR
El manguito exterior está hecho de aluminio, el manguito interior está hecho de acero galvanizado en caliente
| tipo | Adecuado
Director, Código |
Dimensiones (mm) | Resistencia al deslizamiento (KN) | Peso
(Kg) |
|||||
| D1 | D1 | L | D2 | D2 | L1 | ||||
| JY-170 | LINNET | 32 | 19,5 | 570 | 16 | 7.2 | 170 | 60,20 | 1.35 |
| JY-183 | Linx | 32 | 20.9 | 590 | 18 | 8.9 | 190 | 75,71 | 1.47 |
| JY-240 | HALCÓN | 36 | 23.3 | 590 | 18 | 8,5 | 190 | 82,48 | 1.46 |
| JY-241 | HW | 36 | 23.9 | 640 | 20 | 10.2 | 230 | 99,44 | 1.65 |
| JY-248 | ALODRA | 36 | 21.9 | 600 | 20 | 9.3 | 210 | 85,93 | 1.55 |
| JY-264 | OSO | 40 | 25.1 | 680 | 22 | 10.7 | 230 | 105,83 | 1.91 |
| JY-282 | PALOMA | 40 | 25.1 | 660 | 18 | 9,2 | 210 | 100,64 | 2.00 |
| JY-306 | SQUAB | 40 | 26.2 | 660 | 20 | 9.6 | 210 | 102,98 | 1.91 |
| JY-322 | GROSBEAK | 40 | 26.9 | 680 | 22 | 9.9 | 220 | 107,17 | 2.00 |
| JY-376 | TEAL | 45 | 27.0 | 760 | 22 | 11,5 | 260 | 126,75 | 2.81 |
| JY-402 | CONOOR | 45 | 29,7 | 730 | 20 | 9.8 | 220 | 119,29 | 2.58 |
| JY-428 | CEBRA | 48 | 30.5 | 740 | 20 | 10.1 | 230 | 125,31 | 2.96 |
| JY-445 | VINO TINTO | 48 | 29,3 | 810 | 24 | 12.5 | 280 | 146,32 | 3,28 |
| JY-468 | ORAKEI | 48 | 30.0 | 760 | 22 | 11.0 | 250 | 132,52 | 2.85 |
| JY-483 | RALL | 48 | 30.9 | 830 | 26 | 13.2 | 300 | 163,00 | 3.17 |
| JY-494 | MALLARD | 48 | 31.6 | 740 | 18 | 7.9 | 180 | 109,60 | 2.25 |
| JY-546 | CAROINAL | 52 | 32.5 | 820 | 22 | 10.8 | 250 | 143,52 | 3.45 |
| JY-564 | BLUEJAY | 52 | 34,1 | 760 | 18 | 8,5 | 200 | 126,75 | 3.25 |
| JY-604 | GRACKCE | 60 | 36,3 | 940 | 24 | 12.1 | 280 | 178,93 | 5.25 |
2. Equipo de producción
3. Referencia de ventas
La junta de compresión de envergadura intermedia se utiliza para unir dos longitudes del conductor. La junta tiene una resistencia de menos del 75 % de la resistividad de la longitud equivalente del conductor. La junta de compresión no permite el deslizamiento, el daño o la falla del conductor completo o cualquier parte del mismo a una carga inferior al 95 % de la resistencia a la tracción final del conductor.
Una junta de tramo medio de tipo compresión consta de las siguientes partes:
A. Tubo de aleación de aluminio para conductores de aleación de aluminio
B. Tapones cónicos, mecanizados a partir de la varilla de aluminio de pureza del 99 por ciento.
