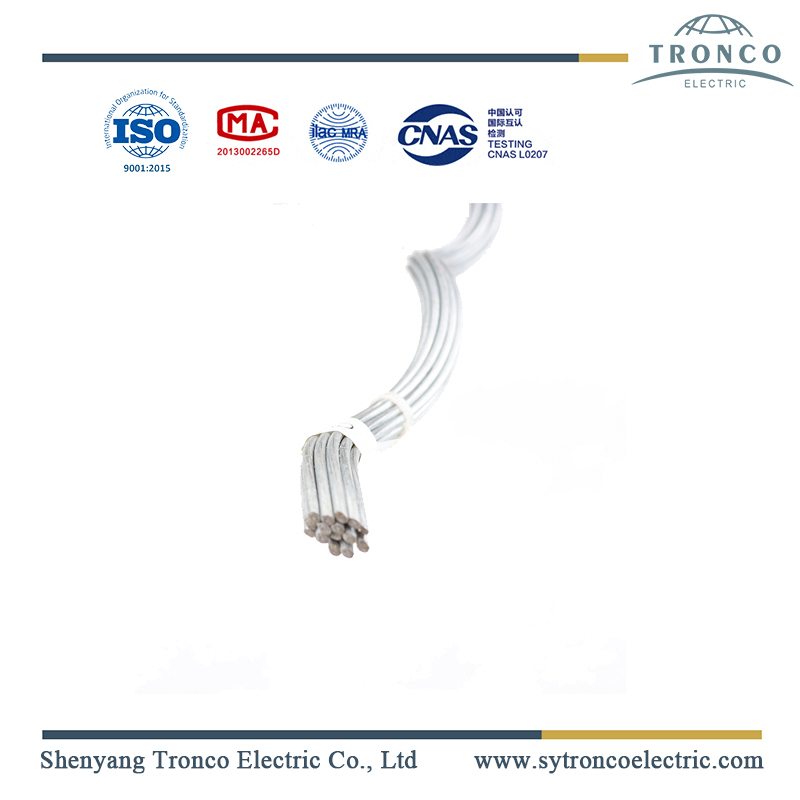

Descripción de las varillas de armadura

Las varillas de blindaje se instalan en el conductor en el punto de suspensión para proteger al conductor contra la flexión, la compresión, la abrasión y el arco. Las varillas de armadura están hechas de metal de aleación de aluminio, realizado el tipo y tamaño recomendado por Tronco Electric para adaptarse al conductor especificado.

Las varillas de armadura son adecuadas para el mantenimiento utilizando herramientas de línea caliente y se instalan en los puntos de suspensión de los conductores de línea, excepto en los puntos de suspensión de puente.

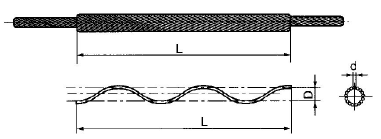

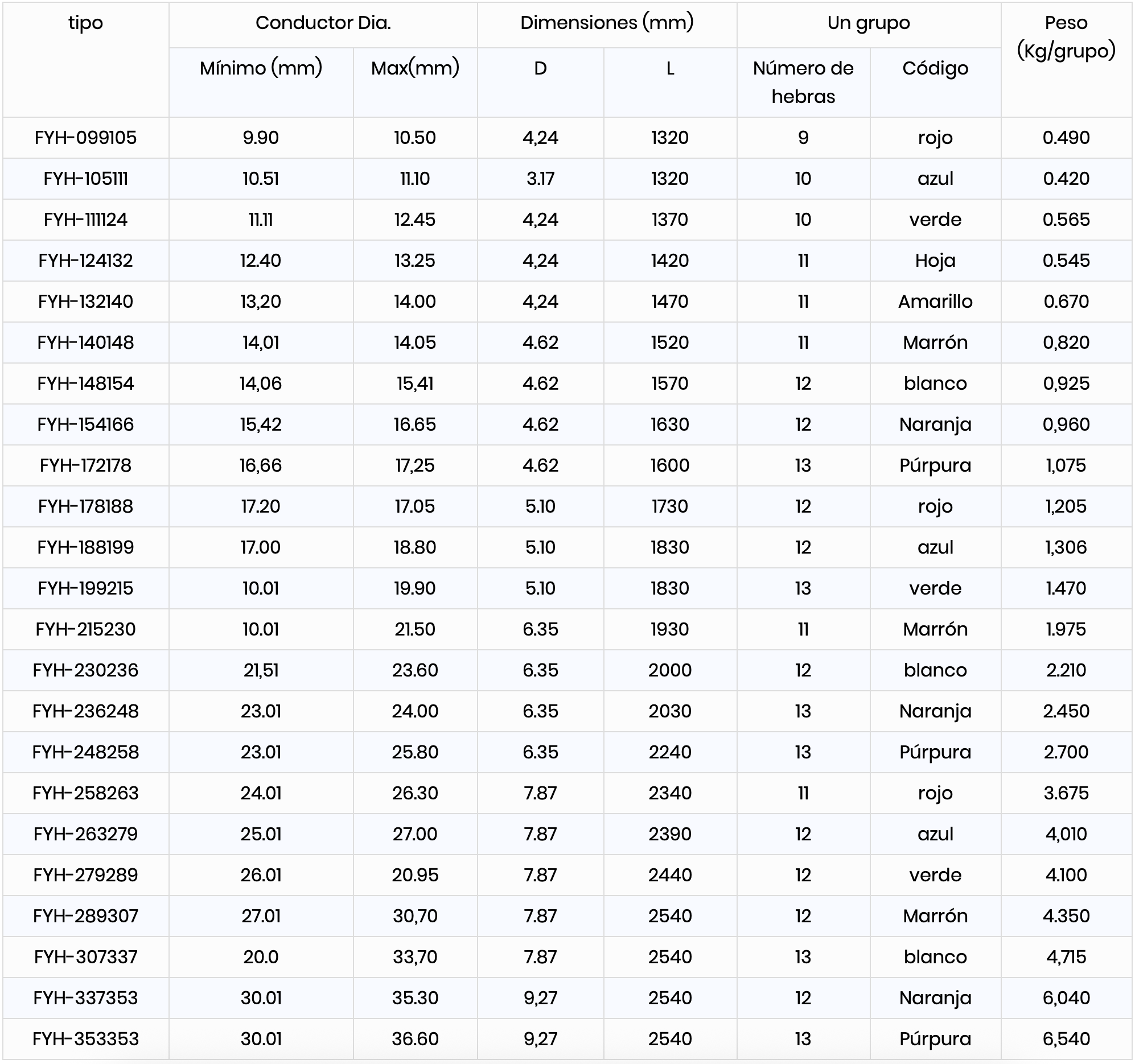

1. Especificaciones técnicas

Instale varillas de blindaje realizadas de acuerdo con las recomendaciones aprobadas por Tronco Electric. Varillas centrales en cada abrazadera de suspensión para que la variación desde la línea central de la abrazadera y el punto medio de la varilla no sea más de 50 mm. Tenga cuidado al colocar las últimas varillas del conjunto para que la superficie conductora no se dañe.

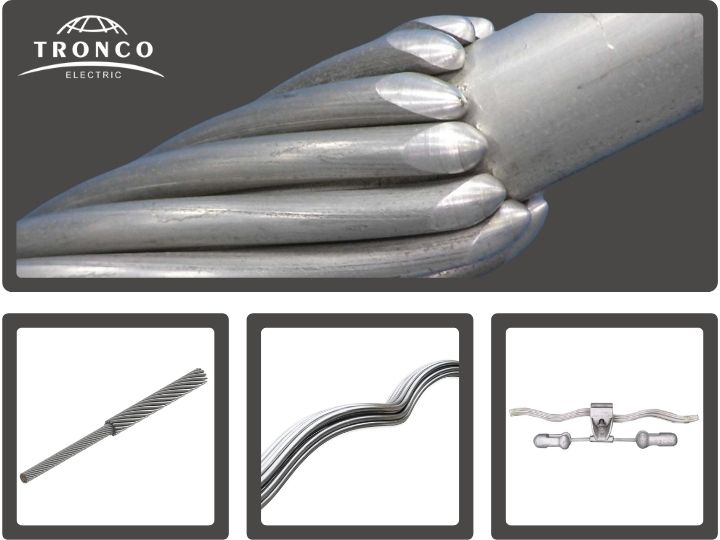

2. Aplicaciones y funciones de las varillas de armadura preformadas

Las varillas de armadura preformadas desempeñan un papel crucial en la protección y preservación de la integridad de los conductores y hebras en las líneas y cables de transmisión. Estas herramientas versátiles protegen los cables de una variedad de daños potenciales, incluyendo desgaste, flexión, sacudidas, compresión, abrasión y otras formas de daño físico. Además, ofrecen valiosas capacidades de reparación restaurativa, lo que los convierte en una inversión inteligente para cualquier industria que dependa de los cables conductores.

• La importancia de las barras de blindaje preformadas en las líneas de transmisión

A través de su diseño y composición únicos, las barras de armadura preformadas proporcionan protección esencial para las líneas y cables de transmisión. Una de sus funciones principales es prevenir daños físicos al propio cable. Más allá de eso, también desempeñan un papel vital en la reparación de conductores a base de aluminio, ayudando a restaurar su resistencia mecánica y conductividad, dos factores críticos para cualquier cable conductor.

• Industrias y sectores donde se utilizan varillas de armadura preformadas

Las varillas de armadura preformadas encuentran aplicaciones en una amplia gama de industrias, incluidas las industrias eléctricas de energía, el sector de las telecomunicaciones y varias áreas de arquitectura y construcción. Estas varillas están diseñadas específicamente para proteger a los conductores de múltiples factores de desgaste, como la compresión y la flexión, revestiendo los extremos a través de la abrasión. Además, su principal aplicación radica en salvaguardar las líneas de transmisión y los cables contra los efectos dañinos de los elementos naturales y el deterioro.

• Compatibilidad con diferentes conductores

Las barras de blindaje preformadas se construyen utilizando materiales como aleación de aluminio o acero revestido de cobre. Esta construcción permite que se utilicen con varios tipos de conductores, incluyendo ACSR, AAC, AAAC, ACSS, SSAC, TW, ACAR y otros conductores similares. Su versatilidad y compatibilidad hacen que las varillas de armadura preformadas sean adecuadas para una variedad de aplicaciones que involucran diferentes tipos de conductores.

• Beneficios adicionales de las varillas de armadura preformadas

Además de proteger y reparar los conductores, las barras de blindaje preformadas ofrecen varias otras ventajas. Cuando se utilizan para tramos superiores a 300 pies (91 metros), estas varillas se convierten en un componente esencial para garantizar la seguridad y durabilidad de las líneas y cables de transmisión. Al mitigar los posibles daños y mantener la integridad mecánica de los conductores, las barras de armadura preformadas contribuyen al ahorro de costos a largo plazo y a la eficiencia operativa general.

Ya sea en las industrias de energía eléctrica, las telecomunicaciones o la construcción, el uso de varillas de armadura preformadas es esencial para salvaguardar el rendimiento y la longevidad de las líneas y cables de transmisión. Estas herramientas versátiles proporcionan una protección sin precedentes y capacidades restaurativas, lo que las convierte en un activo valioso para cualquier industria que dependa de conductores.

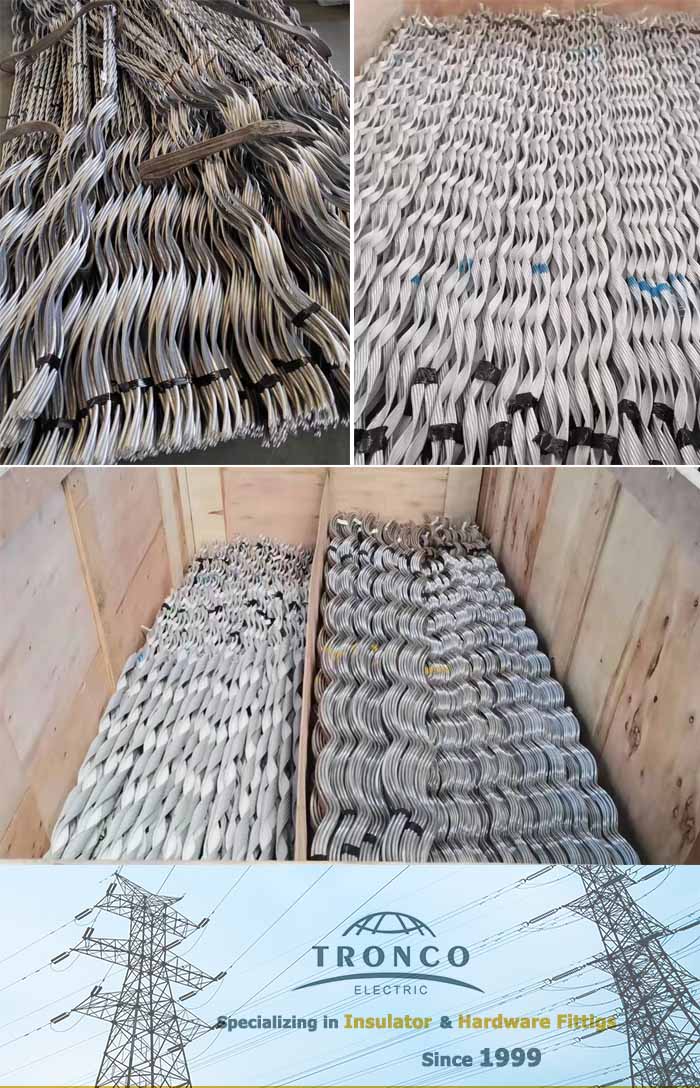

3. Embalaje y almacenamiento

Las barras de armadura preformadas se empaquetan en la caja de madera contrachapada y se almacenan en el almacén.

4. Las ventajas de las varillas de armadura preformadas

Las varillas de blindaje preformadas ofrecen una gama de características clave que las hacen altamente ventajosas en varias aplicaciones. Estos son algunos de los beneficios notables:

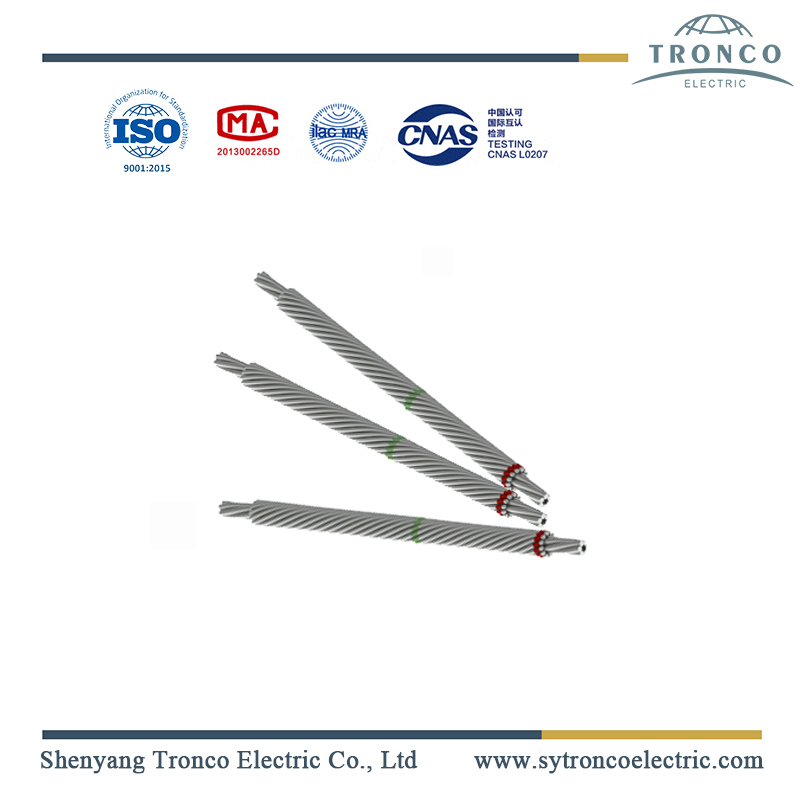

• Codificación de colores para una fácil instalación. Cada barra de armadura preformada está disponible en diferentes colores, como amarillo, verde o negro. Este sistema de codificación por colores permite una instalación más fácil, ya que ayuda con la alineación de las varillas. Al identificar rápidamente la varilla de armadura codificada por colores, los instaladores pueden agilizar el proceso de instalación.
• Reparación y restauración de daños. Las barras de blindaje preformadas pueden ser increíblemente útiles en situaciones en las que los conductores de aluminio o ACSR han sufrido menos del 50 % de daños en sus hebras exteriores. Estas varillas pueden ayudar a restaurar la conductancia nominal y la resistencia del conductor al 100%, mejorando el rendimiento general y la fiabilidad.
• Protección contra la vibración. Además de proteger contra los elementos naturales y el deterioro, las barras de armadura preformadas también ofrecen protección contra los efectos de la vibración. Ayudan a ayudar al cable conductor a soportar las fuerzas de fatiga causadas por la vibración de tipo Aeolia, asegurando una durabilidad duradera en entornos exigentes.
• Compatibilidad con conductores de rosca. Ciertos conductores de aluminio, como ACSR, se pueden tocar con varillas de armadura preformadas. Sin embargo, es esencial cepillar a fondo el conductor y aplicar un inhibidor de óxido antes de tocar. Esto garantiza una conductividad óptima y una conexión segura.
• Instalación sencilla. La instalación de barras de blindaje preformadas en una línea de transmisión es un proceso simple que no requiere ninguna habilidad o experiencia técnica. Un solo individuo puede instalar fácilmente estas varillas utilizando un conjunto de herramientas estándar. Por lo tanto, no hay necesidad de herramientas especializadas ni de una amplia capacitación.

5. Cómo instalar barras de blindaje preformadas

La instalación de varillas de armadura preformadas es sencilla y se puede hacer siguiendo estos pasos:

• Marque al conductor. Comience indicando una pequeña marca de identificación en el conductor, marcando el lugar donde comenzará la instalación de la varilla de armadura. Esta marca será útil durante el proceso de instalación.
• Comprueba el código de color. Inspeccione la barra de armadura en ver si tiene su marca codificada por colores, asegurándose de que se alinee con la capa externa del conductor. Esto garantizará el ajuste y la alineación adecuados durante la instalación.
• Gira la barra de armadura. Gire la varilla de armadura alrededor del conductor de manera enrollada, asegurando una distancia de agarre de 1 a 1,5. Esto garantiza una instalación segura y estable.
• Repita el proceso. Continúe con el proceso de instalación repitiendo los pasos 2 y 3 para instalar las barras de armadura preformadas restantes.
• Asegure las varillas. Dependiendo de la dirección de la espiral de las varillas, envuélvalas todas juntas al final para garantizar una instalación segura y ordenada. Esto completa el proceso de instalación.

En conclusión, las varillas de armadura preformadas proporcionan numerosas ventajas, incluida la codificación de colores para una fácil instalación, capacidades de reparación de daños, protección contra vibraciones, compatibilidad con conductores roscados e instalación sencilla. Al seguir los sencillos pasos de instalación descritos anteriormente, puede garantizar una instalación exitosa y fiable de las varillas de armadura preformadas.
