Para las líneas aéreas MV y HV, algunos juegos de aisladores están equipados con bocinas de arco de línea y de tierra. Los cuernos de arco están hechos de acero galvanizado. Donde se utiliza el tubo, el grosor de la pared debe ser aprobado por el cliente y tanto las superficies interiores como las exteriores están galvanizadas. Las partes de los cuernos donde se espera que los arcos hagan contacto son sólidas.
El diseño de las bocinas de arco es para evitar daños a las abrazaderas y conductores y para evitar que se caigan en cascada sobre las unidades aislantes del extremo de la línea cuando se produce un desvasado. La bocina de arco debe ser adecuada para su uso con herramientas de línea caliente. La cantidad de elevación y la forma general deben dar al mismo tiempo valores máximos de frecuencia de potencia y voltaje de descarga de impulso consistentes con las disposiciones anteriores. En particular, la elevación de los cuernos de extremo de línea es tal que sus puntos se extienden más allá del disco de la unidad de extremo de línea, como se muestra en los dibujos. Los cuernos de arco no se pueden conectar a los pasadores o tapas del aislante.
Los detalles de los cuernos de arco están de acuerdo con lo siguiente:
(a) Aisladores de suspensión normales y pesados - Se deben colocar bocinas de doble punta
en el plano vertical que contiene los conductores. Los cuernos de arco inferiores son lo suficientemente fuertes como para soportar a un hombre que pesa 90 kg de pie en la parte horizontal con la seguridad adecuada.
(b) Aislador de tensión - Los cuernos de arco de un solo punto están instalados para proporcionar un camino de arco horizontal sobre la cuerda del aislador.
(c) Aisladores de tensión de servicio ligero - Los aisladores de tensión de servicio ligero para su uso en el extremo superior e inferior de los tramos de holgura están equipados con cuernos de arco tanto en el extremo de la línea como en el de tierra, proporcionando un espacio de arco ajustable de 800 a 1200 mm para líneas de 132 kV y de 1200 a 1860 mm. para líneas de 220 kV. Los cuernos del extremo de la línea son fijos y los cuernos del extremo de la tierra son ajustables.
| tipo | Dimensiones (mm) | Fig No. | Voltaje recomendado (kV) | Peso (Kg) | ||||
| D | H | L | Φ1 | h | ||||
| ZH-01 | 14,5 | 197 | 712 | 16 | 114 | 1 | 138 | 1.20 |
| ZH-02 | 14,5 | 197 | 762 | 16 | 114 | 161-230 | 1.26 | |
La bocina de arco debe estar equipada con una cuerda de tensión o cuerdas de suspensión para media o alta tensión.

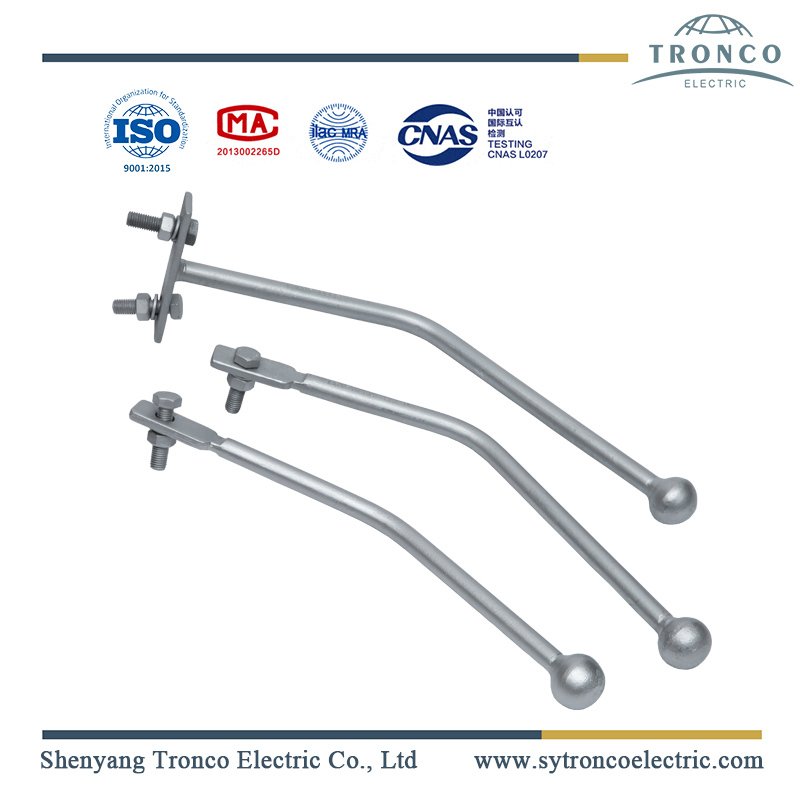

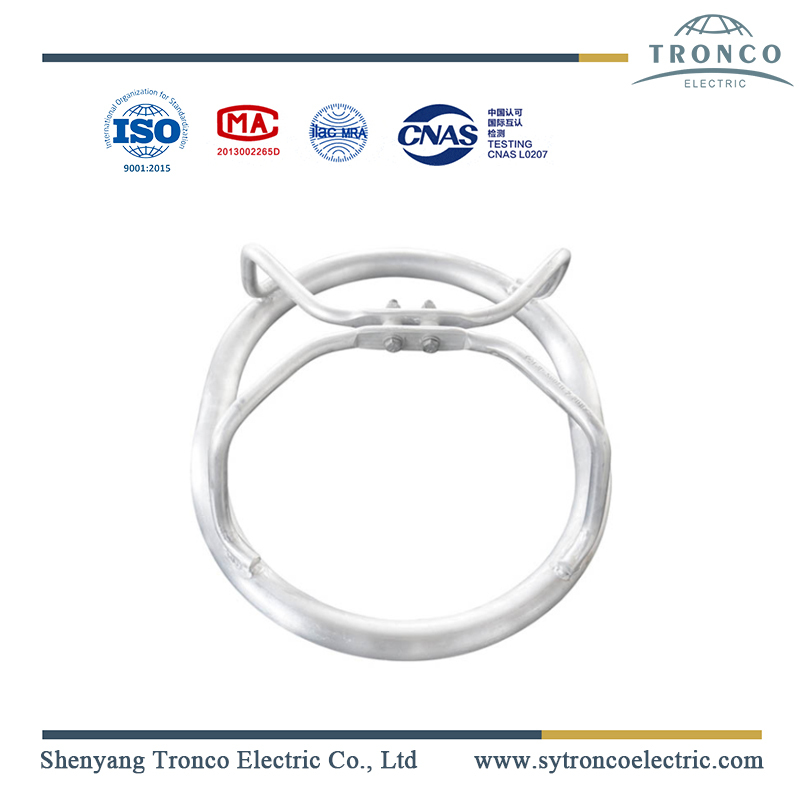

El cuerno de arco es un tipo de varilla con tama de bola o de tipo tubular. Tubo/varilla de acero dulce galvanizado galvanizado por inmersión en caliente galvanizado.
