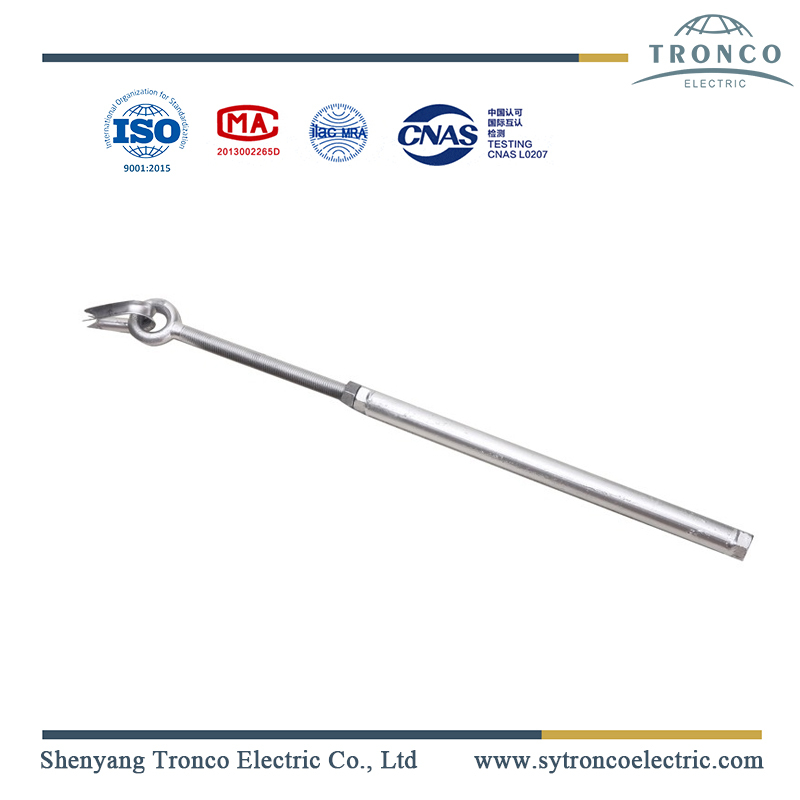

El tensor tubular tiene una cabeza hexagonal, que consiste en un tapón hexagonal forjado soldado en el tubo y golpeado con la mano derecha con engrase. El ancla de permanencia y la cabeza ajustable tienen tuercas de bloqueo hexagonales del mismo tamaño que la cabeza hexagonal del tensor tubular. El extremo inferior del anclaje de permanencia está forjado cuadrado para adaptarse a una placa cuadrada. La varilla de sujeción se completa con una placa cuadrada para asegurar la varilla a un bloque de sujeción de hormigón. Las dimensiones de la placa cuadrada son 100*100*6, 400*400*6 o 450*450*6, el tamaño de la placa depende de las especificaciones del cliente.
El cabezal ajustable de la estancia tiene un ojo forjado con un dedal adecuado para los tamaños de alambre de parada especificados. El conjunto de varilla de estado está galvanizado en caliente con ISO 1461. El conjunto completo de la varilla de paso tiene la carga mínima de falla según lo solicitado por el cliente.
Hoja de datos técnicos

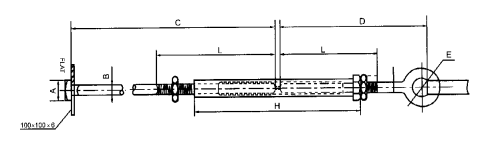

| tipo | Dimensiones (mm) | U.T.S.
(kN) |
Peso
(kg) |
||||||
| A | B | C | D | E | H | L | |||
| CH-16 | 30 | 16 | 2000 | 314 | 22 | 350 | 230 | 54 | 5.2 |
| CH-18 | 35 | 18 | 2440 | 321 | 25 | 405 | 230 | 65 | 7.9 |
| CH-22 | 35 | 20 | 2440 | 325 | 25 | 400 | 230 | 85 | 8,8 |
| CH-24 | 40 | 22 | 2500 | 334 | 30 | 400 | 230 | 110 | 10.5 |

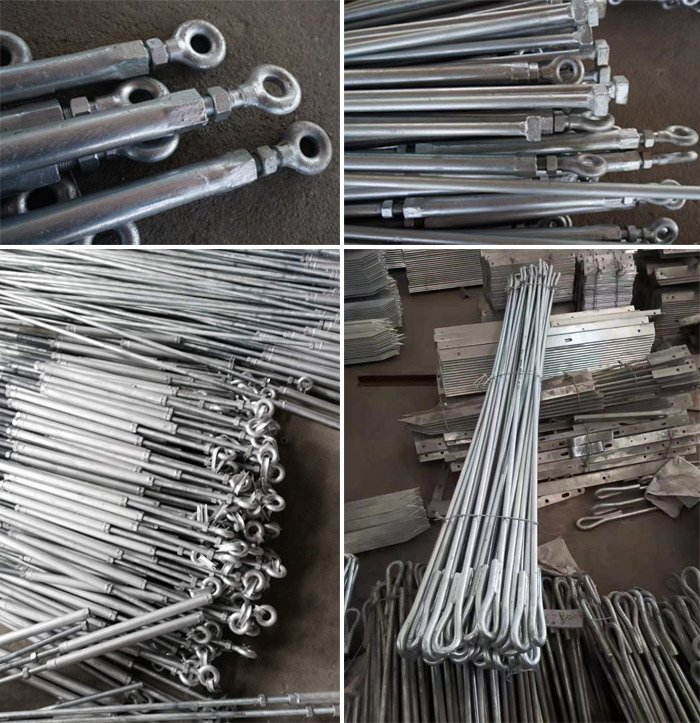

La varilla de reja de tensión se utiliza para el conjunto de tensión de las líneas eléctricas MV y LV.

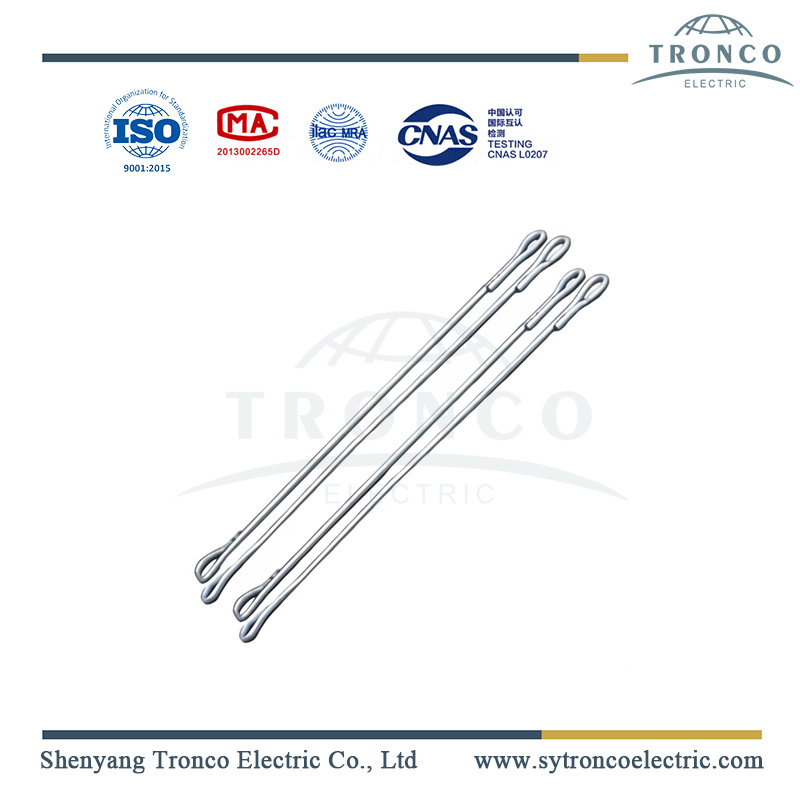

La varilla de reposo tiene dos tipos, varillas de reposo ajustables y no ajustables.
Un dedal está equipado con el extremo del ojo para ser fijado con un agarre de hombre.
La varilla de permanencia está hecha de acero forjado galvanizado por inmersión en caliente Q235.
