Introducción al montaje de tensión OPGW

El conjunto de soporte de callesía puede soportar sin deformación permanente en ninguno de los componentes, una tensión conductora igual a la resistencia máxima nominal completa del conductor aplicado

Simultáneamente en los subconductores de un paquete. Se proporciona una articulación suficiente de tal manera que el conjunto completo, incluidas las unidades aislantes, se puede conectar en la posición vertical y luego moverse a la posición horizontal.

Se hace una provisión en ambos lados de cada cuerda para la fijación de un soporte de tensión para facilitar el reemplazo de las cuerdas aislantes para todo tipo de ensamblajes durante el mantenimiento de la línea directa. El conjunto de abrazaderas de tensión OPGW está diseñado de tal manera que la carga se distribuirá uniformemente en las cuerdas del paquete en todo momento. El conjunto de tensión OPGW puede desarrollar el 95 % de la resistencia nominal completa del OPGW y bajo esta condición, no puede ocurrir ningún labio.

Instalación de hardware y accesorios de OPGW

Instale los accesorios y accesorios en 48 horas después de apretar los cables en la sección de tensión para evitar daños innecesarios a las fibras causados por la fatiga del cable, ya que el cable podría ser fácilmente

Abrasado o vibra en la polea. Los accesorios y accesorios de OPGW generalmente incluyen abrazadera de tensión, abrazadera de suspensión, cable de tierra especial, amortiguador de vibraciones, varillas de armadura, abrazadera de bajada, caja de juntas, etc.

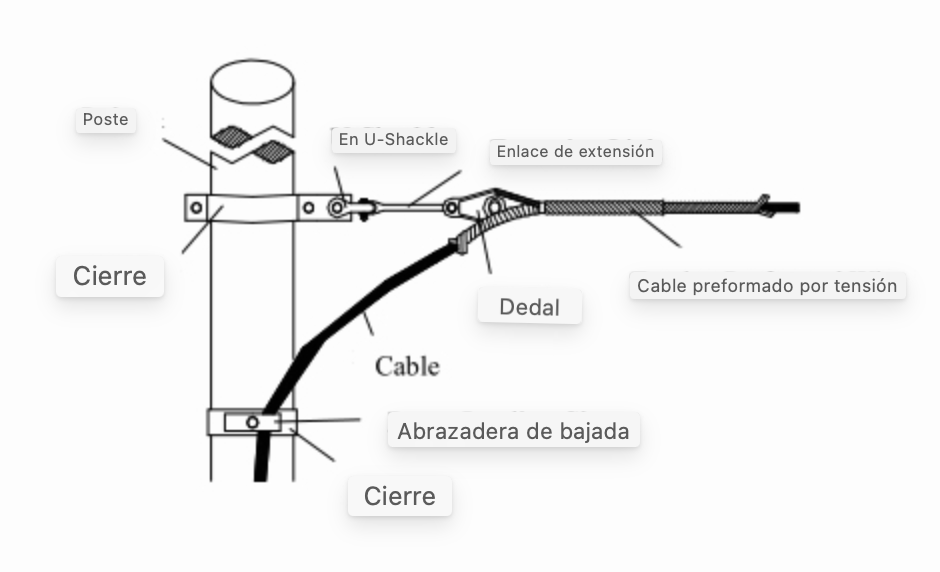

Instalación de la abrazadera de tensión

La abrazadera de tensión es el hardware clave para instalar OPGW, que no solo fija el cable en el poste y la torre

y proporciona mucha presión, pero también agarra el cable con fuerza sin exceder la intensidad de presión lateral

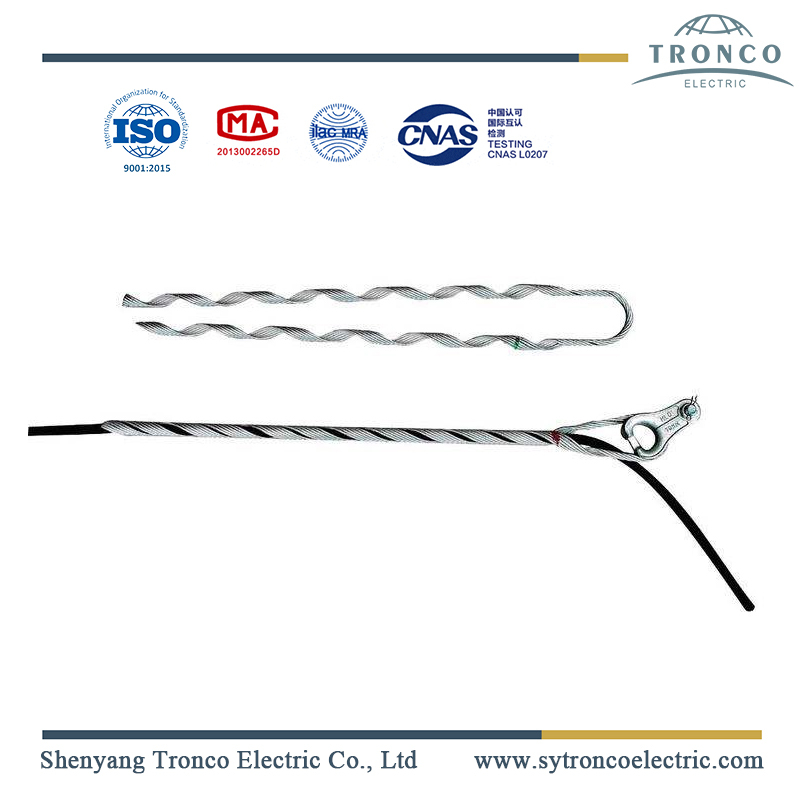

de OPGW. La abrazadera de tensión se usa generalmente en la torre de terminación, la torre de esquina de más de 15°, la torre de cableado o la torre de poste de gran diferencia de altitud. La abrazadera de tensión de pre-enhebrado estándar está constituida por un cable de enhebrado interior, un alambre de encadenamiento exterior, un dedal, un perno, una tuerca, y así así.

Pasos de instalación:

• Arregla el hardware en la torre después de ajustar el arco del cable con el equipo de apagado.
• Tire del cable de tensión de trenzado exterior a través del bucle en forma de corazón del hardware de tránsito. Haga que el cable de enhebrado sea paralelo al cable y marque el cable en el lugar de la coloración en el cable.
• Empareja el cable de enhebrado interior con la marca en el cable y, a continuación, enrolla el primer grupo de cables de preenhebrado en el cable. Enrollar los otros cables de pre-enheramiento o insertar la escama de conexión a tierra por la marca de coloración para garantizar que todos los cables de pre-enhebras se enrejen firmemente y que los extremos estén recortados y bien proporcionados. Evite que el cable de pre-stranding se transmute mediante el sobreesforcimiento para no influir en la distancia de los pernos.
• Coloque el alambre de pre-encadenamiento en el dedal y concorre la marca de la sección transversal del cable de encadenamiento exterior con la marca de color del alambre de encadenamiento interior. Y luego, enrollar el cable de encadenamiento exterior. Mantenga el espacio simétrico sin importar el carrete de una parte o dos partes.
