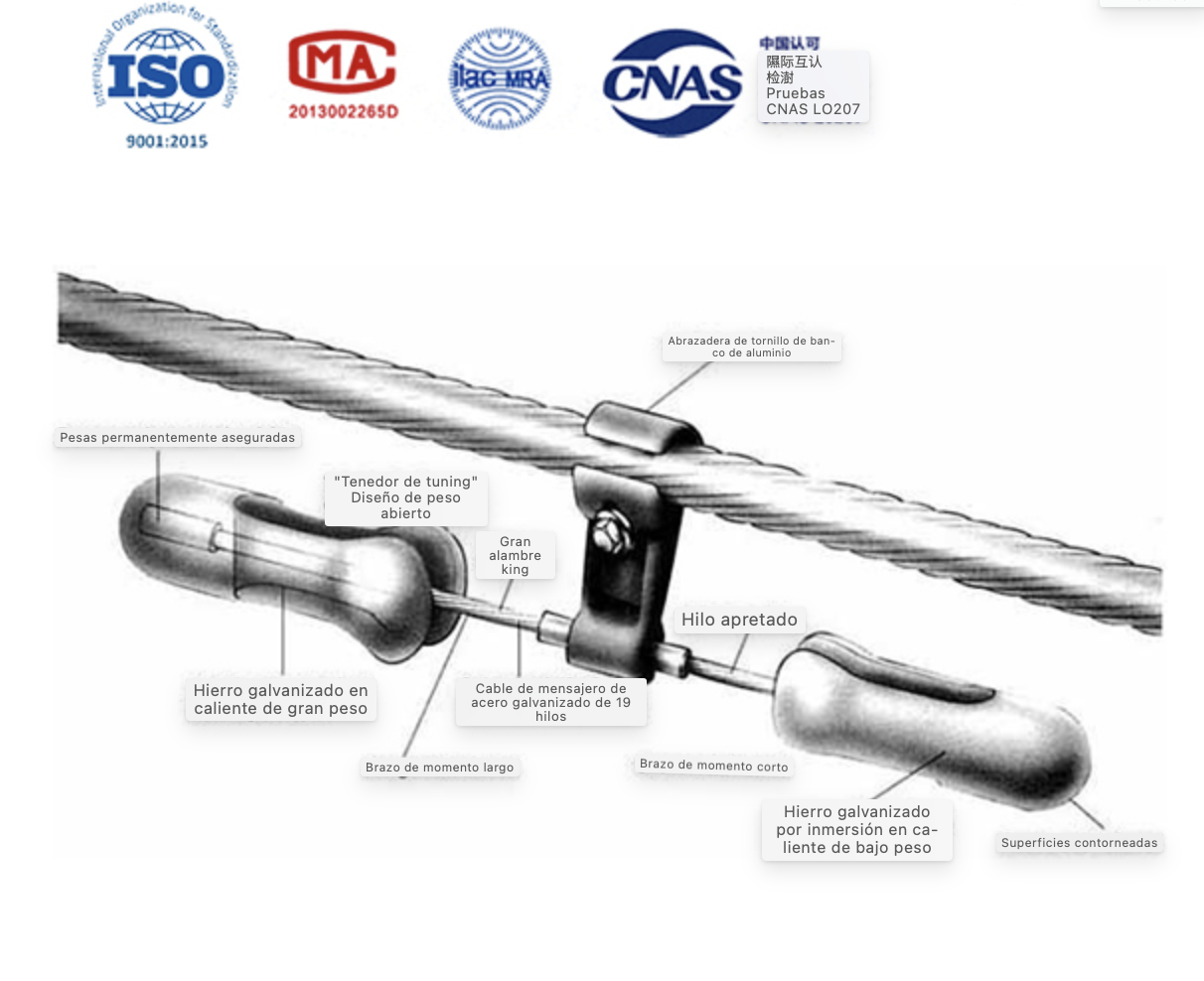

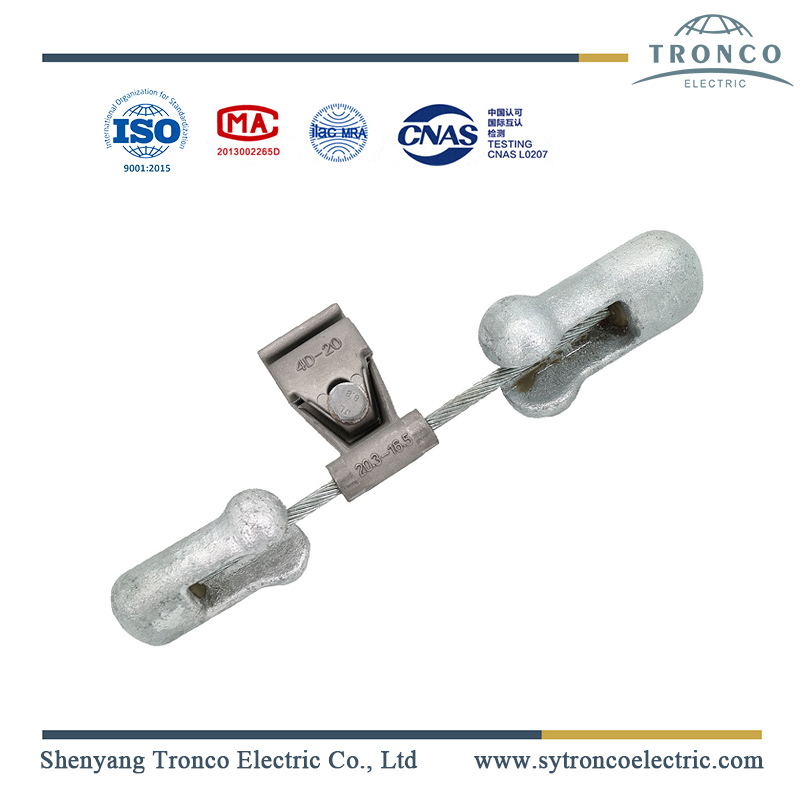

La abrazadera del amortiguador de vibraciones está hecha de aleación de aluminio de alta resistencia que es capaz de soportar el amortiguador y evitar daños o frotamiento del conductor durante la erección o el funcionamiento continuo. La abrazadera tiene un agarre suave y permanente para mantener el amortiguador en posición en el conductor sin dañar las hebras o causar un fallo prematuro por fatiga del conductor debajo de la abrazadera. La ranura de sujeción está en contacto uniforme con el conductor sobre toda la superficie de sujeción, excepto para los bordes redondeados. La ranura del cuerpo de la abrazadera y la tapa de la abrazadera es lisa y libre de proyecciones, arena u otros materiales que podrían causar daños al conductor cuando se instala la abrazadera. Los pernos de sujeción están provistos de tuercas autoblocantes y están diseñados para evitar la corrosión de las roscas o el aflojamiento en servicio.
La masa de amortiguación está hecha de acero suave galvanizado por inmersión en caliente/hierro fundido o una aleación de zinc fundido a molde permanente. Todas las piezas fundidas están libres de defectos como grietas, contracción, inclusiones, orificios de soplado, etc. La superficie de las masas del amortiguador es lisa.

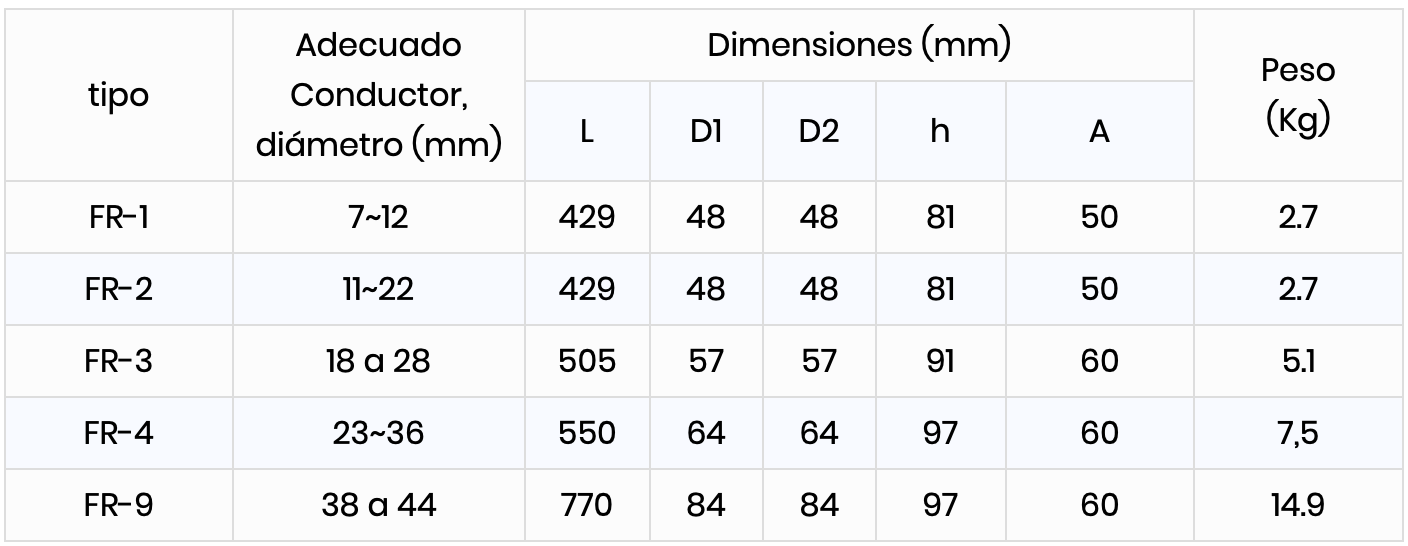

Hoja de datos técnicos
El cuerpo y los guardaes están hechos de aleación de aluminio, el contrapeso está hecho de hierro gris, galvanizado en caliente. Otras piezas están hechas de acero galvanizado en caliente.
La tabla de colocación del amortiguador de vibraciones para los tramos será proporcionada por Shenyang Tronco Electric Co., Ltd, incluida la ubicación de los amortiguadores para varias combinaciones de tramos y tensiones de línea que indican claramente el número de amortiguadores que se instalarán por conductor por tramo, las distancias de colocación, la recomendación de colocación dependiendo del tipo de abrazaderas de suspensión, la influencia de las juntas de compresión de envercamen medio, los manguitos de reparación y las barras de armadura en la colocación de los amortiguadores.

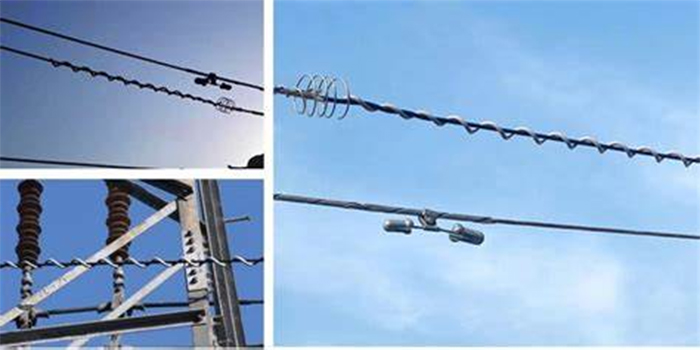

Los amortiguadores de vibraciones de Stockbridge se utilizan en los puntos de suspensión y tensión en cada conductor en cada tramo junto con espaciadores de haz para amortiguar la vibración eoliana. La cantidad de amortiguador de vibración para puntos de suspensión y puntos de tensión será proporcionada por Shenyang Tronco Electric Co., Ltd. La norma es de acuerdo con IEC61284.
