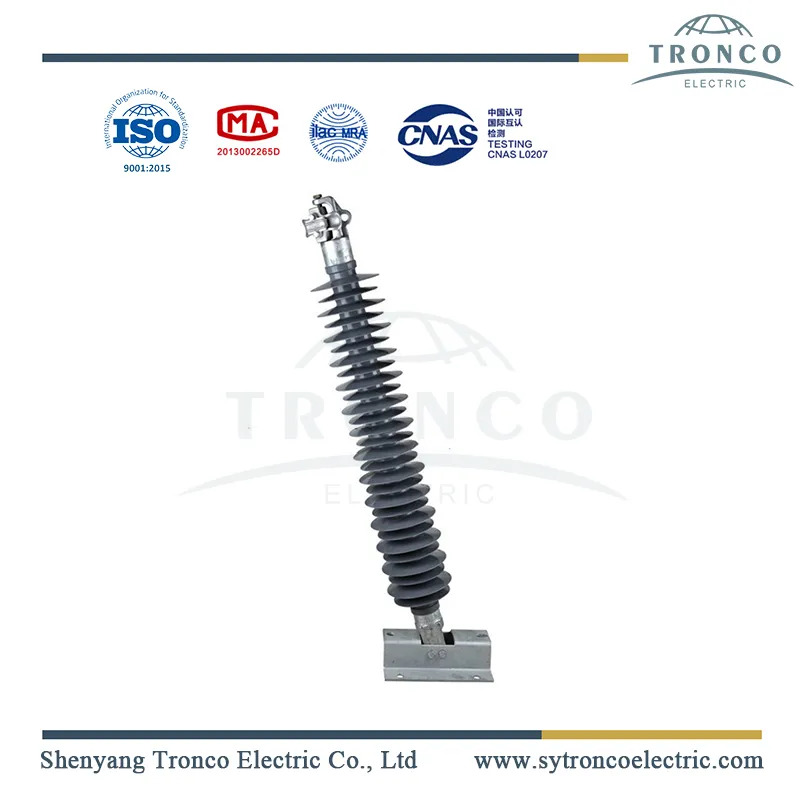

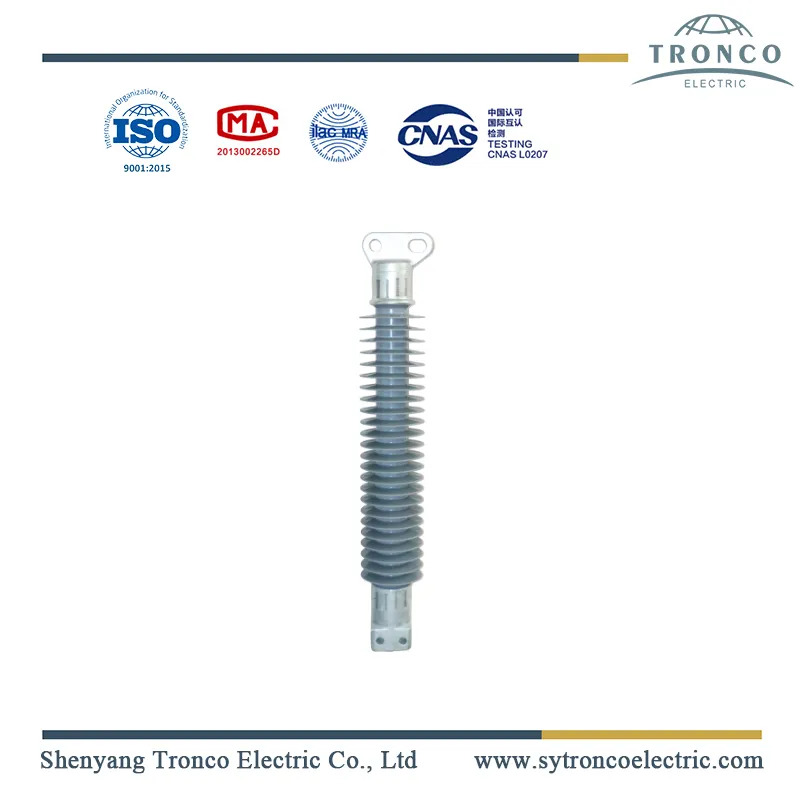

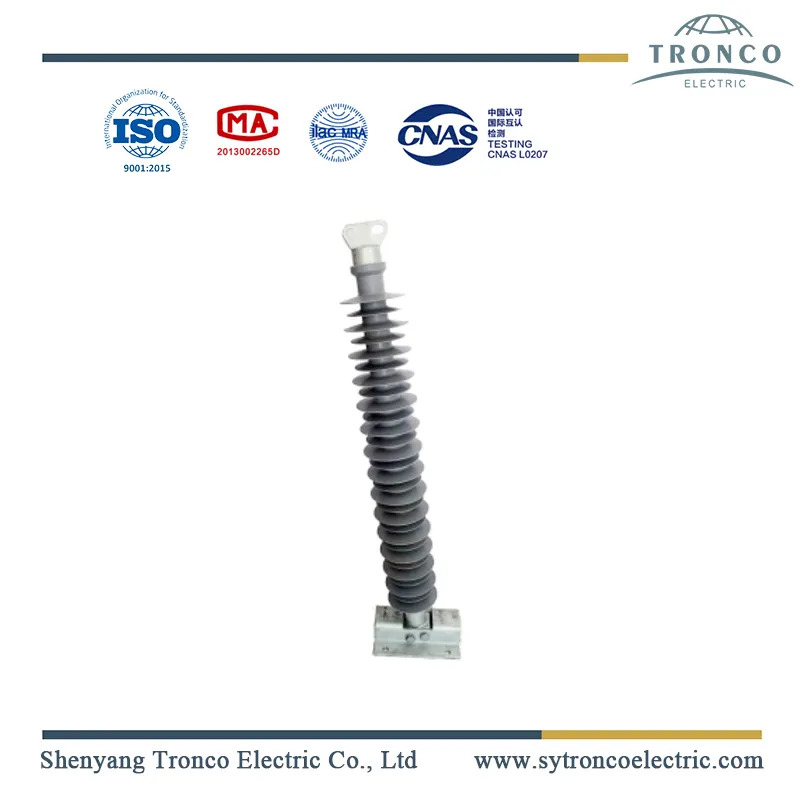

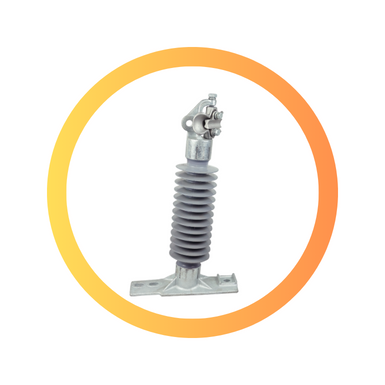

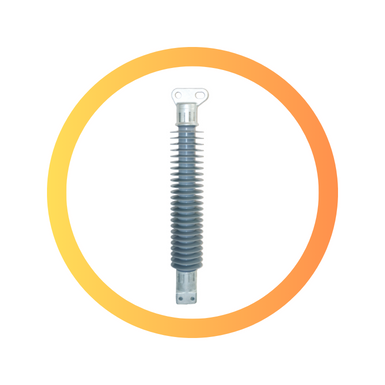

Aislador de poste de línea horizontal de polímero
Breve Intrucción
El aislador de poste de línea compuesto, también conocido como aislador de poste de línea polimérico, es un aislador ampliamente utilizado en líneas de transmisión y distribución eléctrica. El poste de línea de polímero se compone principalmente de tres partes, lo que da al poste de línea de polímero características únicas y ventajas sobre los aisladores de porcelana tradicionales.
Las características clave de los aisladores de postes de línea horizontales incluyen alta resistencia mecánica, rendimiento eléctrico superior, diseño ligero y resistencia a la contaminación. Estas características los convierten en una opción fiable y eficaz para aislar líneas de transmisión y distribución, garantizando el funcionamiento seguro y sin problemas de los sistemas eléctricos.
Características principales
Alta resistencia mecánica. El núcleo de PRFV proporciona una excelente capacidad de carga, lo que permite al aislante soportar diversas tensiones mecánicas, como el viento, el hielo y las vibraciones. Esto los hace muy adecuados para su uso en zonas con condiciones climáticas adversas o cargas mecánicas elevadas.
Diseño ligero. En comparación con los aisladores de porcelana tradicionales, los aisladores de poste de línea horizontal son significativamente más ligeros, lo que facilita la instalación y el mantenimiento y los hace más rentables. Además, la construcción ligera reduce la carga sobre las estructuras de soporte, mejorando la estabilidad general de las líneas de transmisión.
Excelente resistencia a la contaminación. La naturaleza hidrófoba de la carcasa de caucho de silicona evita la acumulación de suciedad, polvo y contaminantes en la superficie, reduciendo el riesgo de descargas provocadas por la contaminación. Esto las hace especialmente adecuadas para su uso en zonas costeras o regiones con altos niveles de contaminación industrial.

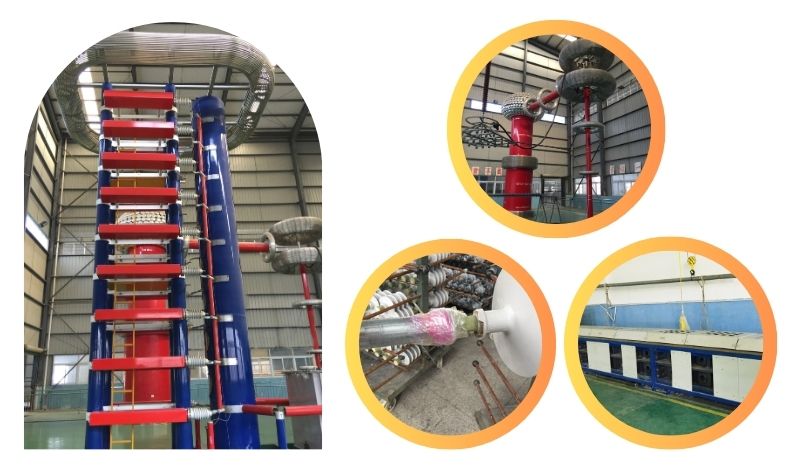

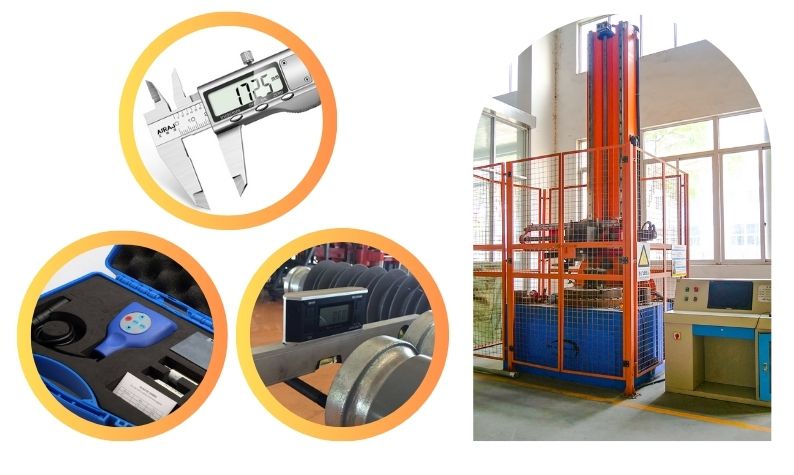

Instalaciones de ensayo
Comprobación dimensional y prueba de carga de flexión
Prueba de carga eléctrica y de tensión
- Prueba de tensión soportada por impulso de rayo seco
- Prueba de frecuencia de potencia en húmedo
- Ensayo de tensión soportada a impulsos de conmutación en húmedo para aisladores destinados a sistemas con
Um≥300kV
- Prueba de carga de tensión

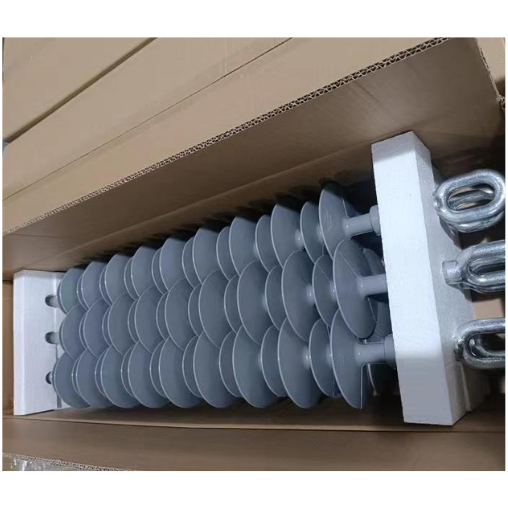

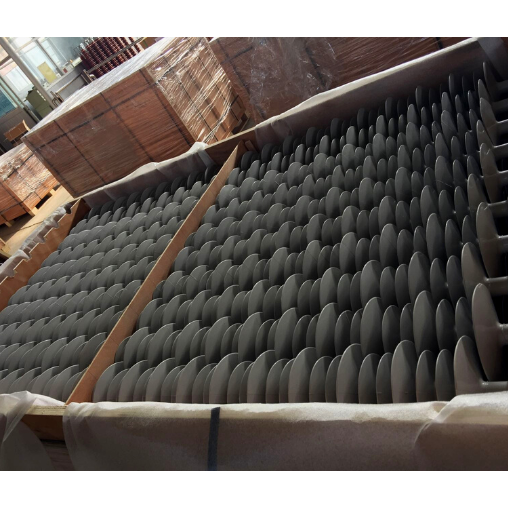

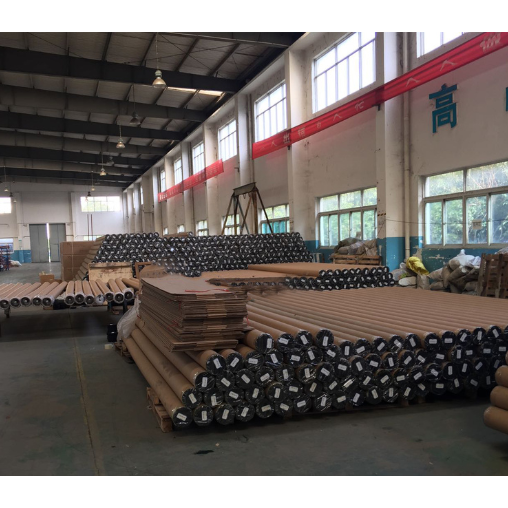

Línea de polímeros Post envasado y entrega
Libres de fumigación, las cajas de madera contrachapada ofrecen una combinación de resistencia, durabilidad, personalización y bajo costo, lo que las convierte en una solución confiable y eficiente para diversas industrias.
Las cajas vienen en diversas formas y tamaños, ideales para embalar una amplia gama de productos. Son ligeras, apilables, fáciles de almacenar y transportar. Materiales reciclables y rentables.
Ideal para empaquetar aisladores de suspensión de alta tensión, aisladores tipo poste o aisladores de estación. Aunque es más costoso, ofrece un mejor rendimiento que las cajas de madera o cartón.
Aislador de poste de línea Aplicación
Los aisladores horizontales de postes de línea se utilizan en los sistemas de transmisión y distribución de energía eléctrica para soportar y aislar las líneas eléctricas aéreas. Suelen estar hechos de cerámica o materiales compuestos y tienen forma cilíndrica con orientación horizontal.
La principal aplicación de los aisladores horizontales de postes de línea es proporcionar aislamiento eléctrico y soporte mecánico a las líneas eléctricas, evitando fugas de corriente y garantizando la transmisión segura y fiable de la electricidad. Estos aisladores están diseñados para soportar altos niveles de tensión y diversas condiciones ambientales, como la lluvia, la humedad y la contaminación.
Los aisladores horizontales de poste de línea se instalan en postes o torres de transmisión y distribución, con la línea eléctrica pasando por el orificio central del aislador. La superficie del aislante está diseñada para impedir la formación de una vía conductora entre la línea eléctrica y el poste o la torre, evitando así la formación de arcos eléctricos y descargas.
Además de sus propiedades aislantes, los aisladores de postes de línea horizontales también proporcionan soporte mecánico a las líneas eléctricas. Están diseñados para soportar las tensiones mecánicas causadas por el viento, el hielo y otros factores ambientales, garantizando que las líneas eléctricas permanezcan estables y seguras.
En general, los aisladores arriostrados desempeñan un papel fundamental en el mantenimiento de la fiabilidad y la seguridad de los sistemas aéreos de transmisión y distribución de energía. Proporcionan tanto aislamiento eléctrico como soporte mecánico, permitiendo una transmisión eficaz e ininterrumpida de la electricidad.

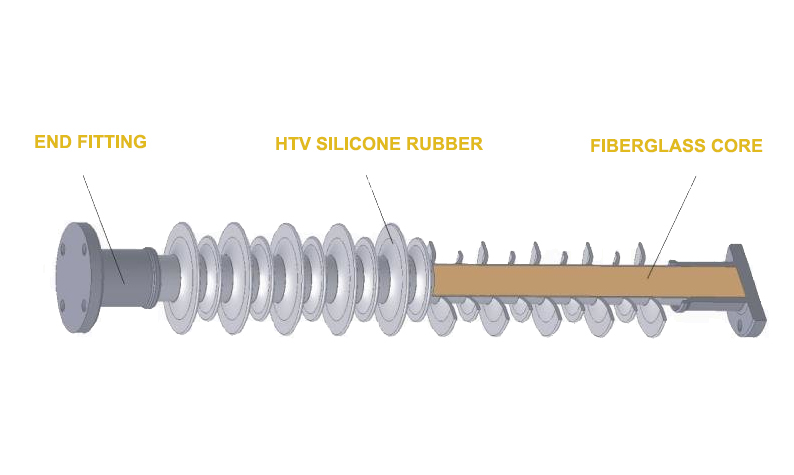

El aislador compuesto de poste de línea está formado por un núcleo sólido cilíndrico aislante que soporta la carga, una carcasa y accesorios de extremo fijados al núcleo aislante. Está diseñado para soportar cargas en voladizo, de tracción y de compresión.
Núcleo de un aislante compuesto
Parte aislante interna de un aislante compuesto diseñada para garantizar las características mecánicas
. El núcleo suele estar formado por fibras colocadas en una matriz a base de resina o por un material aislante homogéneo.
